Kocioł SlimKo Plus niski (palnik Easy ROT)

+

Parametry techniczne kotła SlimKo Plus 12-30 kW
Typ kotła	kW	12	12	16	20	25	30	35
Moc kotła	kW	8	12	16	20	25	30	35
Zakres mocy palnika	kW	2,4-8	3,6-12	4,8-16	6-20	7,5-25	9-30	10,5-35
Pojemność zasobnika	l	wielkość zasobnika do wyboru z oferty zasobników KOTŁOBOX
Masa zestawu bez wody	kg	181	220	225	270	275	340	345
Orientacyjna powierzchnia ogrzewanego budynku *	m2	25-80	80-120	120-160	160-200	200-250	250-300	300-350
Orientacyjna powierzchnia ogrzewanego budynku **	m2	40-100	100-150	150-200	200-260	260-320	320-400	400-470
Pojemność wodna kotła	l	30	43	43	67	67	80	80
Paliwo	Pellet 6-8 mm, frakcja granulat, wartość opałowa > 17 MJ/kg.
Maksymalna temperatura wody	°C	85
Minimalna temperatura wody	°C	50/60
Stałopalność	dni	2-5
Wymiary przekroju czopucha	ϕ	160
Pobór mocy – praca nom. (230V/50Hz)	W	26	36	46	53	60	61	62
Pobór mocy – praca min. (230V/50Hz)	W	14	23	31	32	32	35	37
Pobór mocy – praca max. (230V/50Hz)	W	281					289	296
Moc zapalarki	W	300
Króćce przyłaczeniowe		4 x 1” GW (2 x zasilanie, 2 x powrót)

* przy budynkach starszych z gorszą izolacją termiczną 100W/m²

** przy budynkach nowszych z lepszą izolacją termiczną 75W/m²
(podane w tabeli wartości są orientacyjne, nie uwzględniają specyfiki danego obiektu)

hhh

SlimKo Plus	j.m	8 kW	12 kW	16 kW	20 kW	25 kW	30 kW	35 kW
A	mm	570	645	645	750	750	835	835
B	mm	481	560	560	685	685	754	754
C	mm	785	785	785	785	785	785	785
D	mm	1100	1100	1100	1100	1100	1100	1100
E	mm	375	440	440	508	508	590	590
a	ø	1″	1″	1″	1″	1″	1″	1″
b	ø	160	160	160	160	160	160	160

zasobnik	j.m	200 l	330 l	440 l	660 l	820 l	1200 l
F	mm	580	700	900	900	900	1100
G	mm	580	700	700	900	900	1100
H	mm	1300	1510	1510	1510	1710	1710

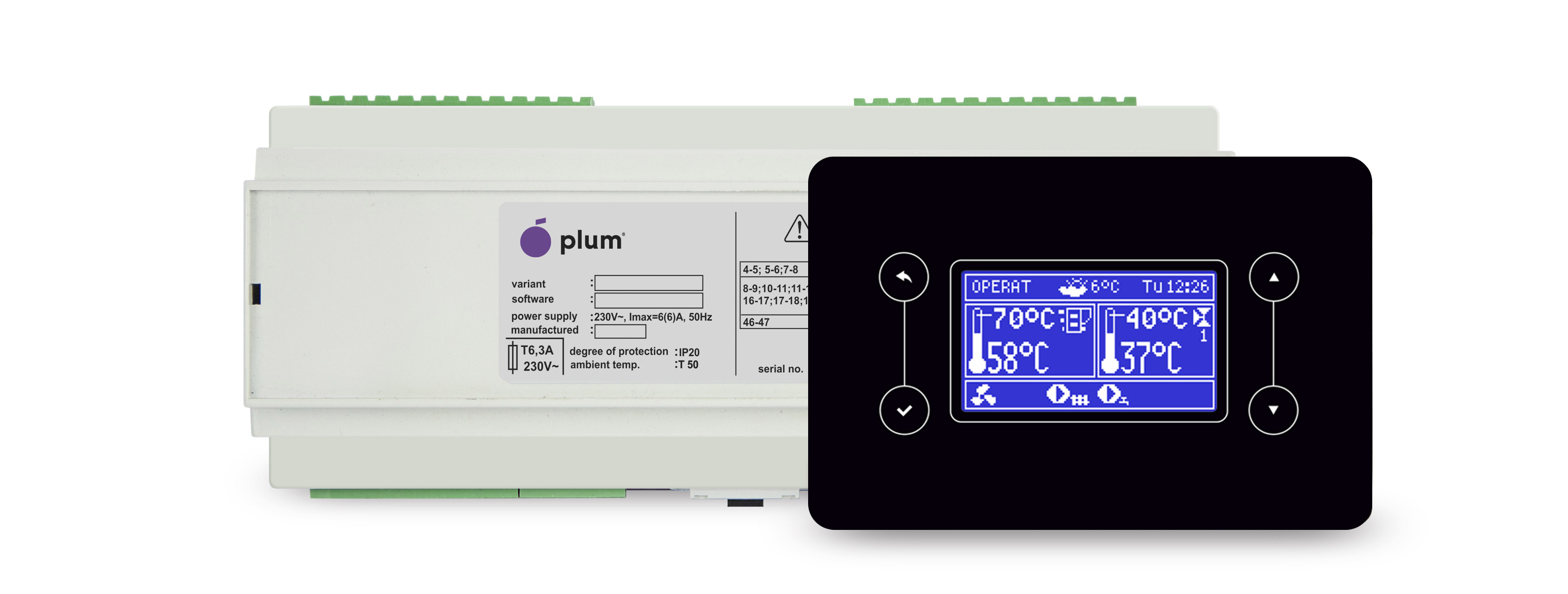

ecoMAX 860P

ecoMAX 860P3-PE to najnowsza konfiguracja sterownika PLUM. Charakteryzuje się czytelnym, prostym w obsłudze panelem z dużym wyświetlaczem, przyjaznym dla Użytkownika menu, oraz brakiem konieczności ustawienia parametrów pracy instalacji. Sterownik składa się z dwóch części: moduł oraz panel. Oba urządzenia wykonane są w wysokiej jakości co oznacza bezawaryjność sterownika na długie lata.

Sterownik obsługuje:

• pompę kotła, mieszacza, CWU, cyrkulacyjną oraz przewałową
• siłownik zaworu mieszającego
• regulatory pokojowe dedykowane oraz dwustanowe
• pracę z buforem ciepła
• pracę palnika wraz z czujnikami
• atrakcyjny wyświetlacz, na którym wyświetlane są informacje w postaci czytelnych ikon
• komfortowe sterowanie on-line pracą kotła przez Internet

Moduły dodatkowe umożliwiają rozbudowę układów grzewczych o kolejne obiegi (moduł B – kolejne dwa obiegi; moduł C – kolejne dwa obiegi).  W regulatorze zastosowano system inteligentnego Menu. System sprawia, że elementy niepodłączone są nieaktywne (niewidoczne). Takie rozwiązanie umożliwia łatwą i komfortową obsługę.

---

Dodatkowy osprzęt

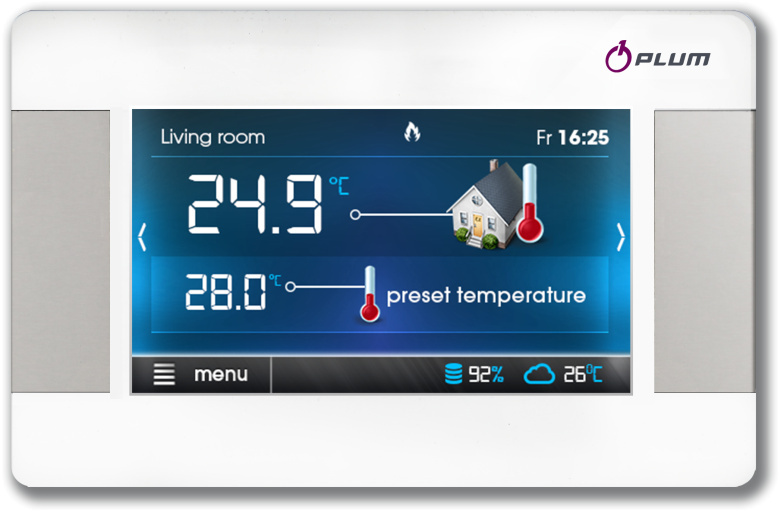

Regulator pokojowy przewodowy dotykowy ecoSTER Touch

ecoSTER TOUCH zapewnia komfort termiczny w pomieszczeniach dzięki komunikacji cyfrowej tylko z regulatorami serii ecoMAX. Urządzenie posiada nowoczesny design oraz duży czytelny, dotykowy wyświetlacz graficzny z kolorowym menu. ecoSTER TOUCH oznacza dla użytkownika:

• funkcja progamowalnego termostaru pokojowego
• prosty i efektywny sposób sterownia temperaturą w maks. 3 pomieszczeniach
• ustawienie harmonogramu temperatur dziennych i nocnych
• regulacja i podgląd wszystkich funkcji kotła
• zdalny podgląd ekranu panelu sterującego kotła lub innych paneli pokojowych
• wybór różnych trybów pracy
• przekazywanie informacji o alarmach
• przekazywanie informacji o poziomie paliwa w zasobniku
• funkcja jednoczesnej aktualizacji oprogramowania ecoSTER-a, panelu oraz modułu regulatora poprzez kartę microSD

---

Bezprzewodowy dwukierunkowy termostat pokojowy eSTER x40

eSTER_x40 to bateryjny, bezprzewodowy termostat pokojowy. Łącząc się ze sterownikiem S.Control pozwala na sterowanie parametrami i trybami pracy sterownika, utrzymując zadaną temperaturę pokojową.

DODATKOWE KORZYŚCI:

• Proste parowanie z pozostałymi urządzeniami
• Możliwość umieszczenia kilku termostatów w jednym budynku, zintegrowanych z jednym regulatorem
• Długi czas pracy termostatu przy zastosowaniu systemu optymalizacji pracy baterii
• Trwałe przyciski pojemnościowe
• Wysoka stabilność działania, dzięki stałemu monitorowaniu jakości połączenia – praca na wielu kanałach
• Oszczędności w zużyciu paliwa
• System LBS – minimalizuje zakłócenia pracy innych urządzeń
• Szyfrowana transmisja – bezpieczeństwo danych
• Adaptacyjne regulowanie temp. zadanej na obiegach grzewczych
• Wskaźnik rozładowania baterii
• Łatwość konfiguracji
• Blokada rodzicielska

---

Bezprzewodowy panel pokojowy z funkcją termostatu – eSTER x80

Panel pokojowy eSTER_x80 Room Control RADIO TOUCH to bezprzewodowy panel zdalnego sterowania palnika z funkcją termostatu pokojowego z zasilaniem elektrycznym. Jedną z największych jego korzyści jest możliwość komfortowej obsługi funkcji kotła z poziomu pomieszczeń mieszkalnych.

ZASTOSOWANIE I KORZYŚCI:

• zastosowanie do regulatorów firmy PLUM z serii ecoMAX, ecoVENT, ecoTRONIC z podłączonym zewnętrznym modułem ISM_xSMART
• regulacja zadanej temperatury pokojowej
• praca w trybach: Ekonomiczny, Komfortowy, Wyjście z domu, Wietrzenie, Party, Wakacje, Przeciwzamrożeniowy, Tryb hotelowy oraz praca z harmonogramem czasowym
• przewodowe lub bezprzewodowe połączenie z regulatorem
• możliwość stosowania w dowolnym pomieszczeniu bez użycia dodatkowych przewodów montowanych w ścianach
• dowolne przenoszenie termostatu do innych pomieszczeń w zależności od potrzeb użytkownika na regulację zadanej temperatury
• nowoczesny design
• wygodny sposób obsługi przez zastosowanie panelu dotykowego oraz obrotowego, kolorowego menu graficznego
• aktualizacja oprogramowania przez kartę microSDHC oraz opcjonalnie montowane w obudowie gniazdo microUSB OTG do współpracy z pamięcią zewnętrzną.



---

Moduł B/C rozszerzający o dodatkowe obiegi grzewcze

• Obsługa dwóch dodatkowych obiegów grzewczych wyposażonych w zawory mieszające;
• Konfigurowalne wyjście do obsługi cyrkulacji CWU lub kotła rezerwowego lub sygnalizacja alarmów;
• Możliwość podłączenia dodatkowego termostatu pokojowego;
• Możliwość podłączenia dodatkowego podajnika (np. z silosu do zasobnika).

1. Kocioł w układzie zamkniętym z zaworem mieszającym 4 drożnym

2. Kocioł w układzie otwartym z zaworem mieszającym 4 drożnym

3. Kocioł w układzie zamkniętym z zaworem temperaturowym ATV 55*

4. Kocioł w układzie otwartym z zaworem temperaturowym ATV 55*

5. Kocioł w układzie z buforem ciepła

6. Kocioł w układzie zamkniętym ze sprzęgłem hydraulicznym
